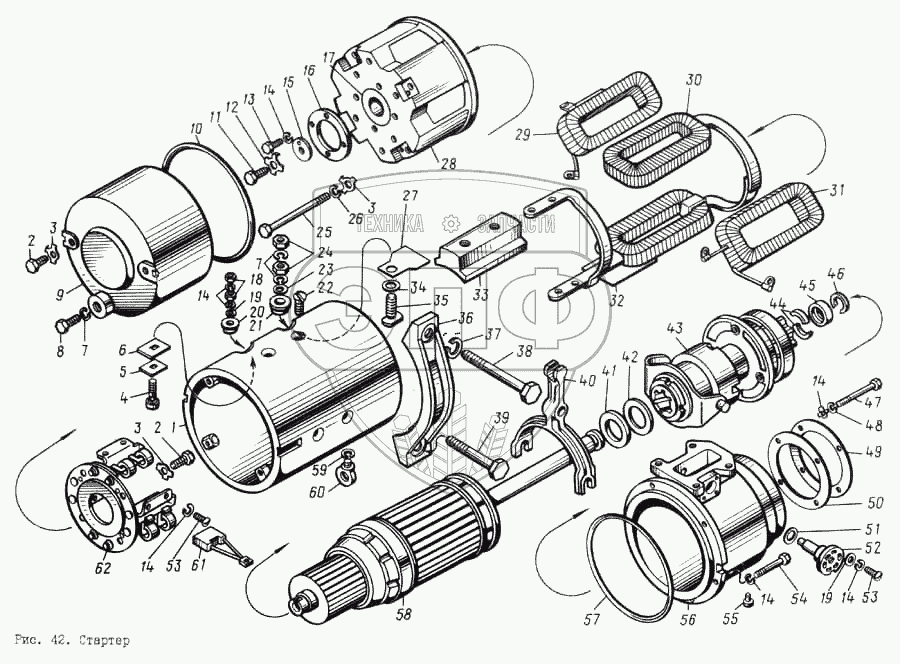

Каталог запасных частей к технике: ЯМЗ-8401.10. Стартер
1
3
3
3
4
5
6
7
7
17
18
20
21
22
23
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
54
55
56
57
58
59
60
61
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 16.3708300 |
16.3708300 |
|
Крышка со стороны коллектора в сборе |
Нет на складе
|
| 16.3708100-10 |
16.3708100-10 |
|
Корпус в сборе |
Нет на складе
|
| 16.3708000 |
16.3708000 |
|
Стартер в сборе |
Нет на складе
|
| 16.3708400 |
16.3708400 |
|
Крышка со стороны привода в сборе |
Нет на складе
|
| 1 |
16.3708120-10 |
|
Корпус |
Нет на складе
|
| 3 |
15.3708007 |
|
Шайба стопорная |
Нет на складе
|
| 4 |
16.3708104-10 |
|
Болт |
Нет на складе
|
| 5 |
16.3708107-10 |
|
Прокладка |
Нет на складе
|
| 6 |
16.3708103-10 |
|
Изоляция |
Нет на складе
|
| 7 |
7Х-4289 |
|
Шайба пружинная |
Нет на складе
|
| 17 |
80205 |
|
Подшипник |
Нет на складе
|
| 18 |
8Х-1533 |
|
Гайка |
Нет на складе
|
| 20 |
16.3708105-10 |
|
Втулка |
Нет на складе
|
| 21 |
СТ25-3708071-Т |
|
Втулка изоляционная |
Нет на складе
|
| 22 |
Х1-11-58-Т |
|
Винт полюса |
Нет на складе
|
| 23 |
МХ-0825 |
|
Шайба |
Нет на складе
|
| 25 |
16.3708011 |
|
Болт стяжной |
Нет на складе
|
| 26 |
МХ-0246 |
|
Шайба |
Нет на складе
|
| 27 |
16.3708102 |
|
Изоляция |
Нет на складе
|
| 28 |
16.3708301 |
|
Крышка со стороны коллектора |
Нет на складе
|
| 29 |
16.3708160-10 |
|
Катушка шунтовая 1 |
Нет на складе
|
| 30 |
16.3708130-10 |
|
Катушки сериесные |
Нет на складе
|
| 31 |
16.3708170-10 |
|
Катушка шунтовая 2 |
Нет на складе
|
| 32 |
16.3708108-10 |
|
Изоляция |
Нет на складе
|
| 33 |
16.3708101 |
|
Полюс |
Нет на складе
|
| 34 |
МХ-0037-Т |
|
Шайба изоляционная |
Нет на складе
|
| 35 |
СТ25-3708104-Т |
|
Болт выводной |
Нет на складе
|
| 36 |
840.3708722 |
|
Скоба крепления стартера |
Нет на складе
|
| 37 |
252138-П2 |
|
Шайба пружинная |
Нет на складе
|
| 38 |
200855-П29 |
|
Болт |
Нет на складе
|
| 39 |
200853-П29 |
|
Болт М14х120 |
Нет на складе
|
| 40 |
16.3708401 |
|
Рычаг |
Нет на складе
|
| 41 |
16.3708006 |
|
Чашка опорная |
Нет на складе
|
| 42 |
16.3708007 |
|
Шайба |
Нет на складе
|
| 43 |
16.3708600 |
|
Привод |
Нет на складе
|
| 44 |
16.3708009 |
|
Сухарь |
Нет на складе
|
| 45 |
16.3708008 |
|
Чашка |
Нет на складе
|
| 46 |
16.3708014 |
|
Кольцо |
Нет на складе
|
| 47 |
58.016 |
|
Болт |
Нет на складе
|
| 48 |
МХ-1032 |
|
Шайба |
Нет на складе
|
| 49 |
16.3708403 |
|
Шайба |
Нет на складе
|
| 50 |
16.3708404 |
|
Шайба |
Нет на складе
|
| 51 |
16.3708406 |
|
Кольцо уплотнительное |
Нет на складе
|
| 52 |
СТ142-3708070 |
|
Ось рычага |
Нет на складе
|
| 54 |
88.016 |
|
Винт |
Нет на складе
|
| 55 |
СТ142.3708267 |
|
Пробка |
Нет на складе
|
| 56 |
16.3708402 |
|
Крышка со 1 стороны привода |
Нет на складе
|
| 57 |
16.3708003 |
|
Кольцо уплотнительное |
Нет на складе
|
| 58 |
16.3708200-01 |
|
Якорь |
Нет на складе
|
| 59 |
МХ-0142 |
|
Шайба |
Нет на складе
|
| 60 |
16.3708013 |
|
Рым-болт |
Нет на складе
|
| 61 |
16.3708050 |
|
Щетка |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
