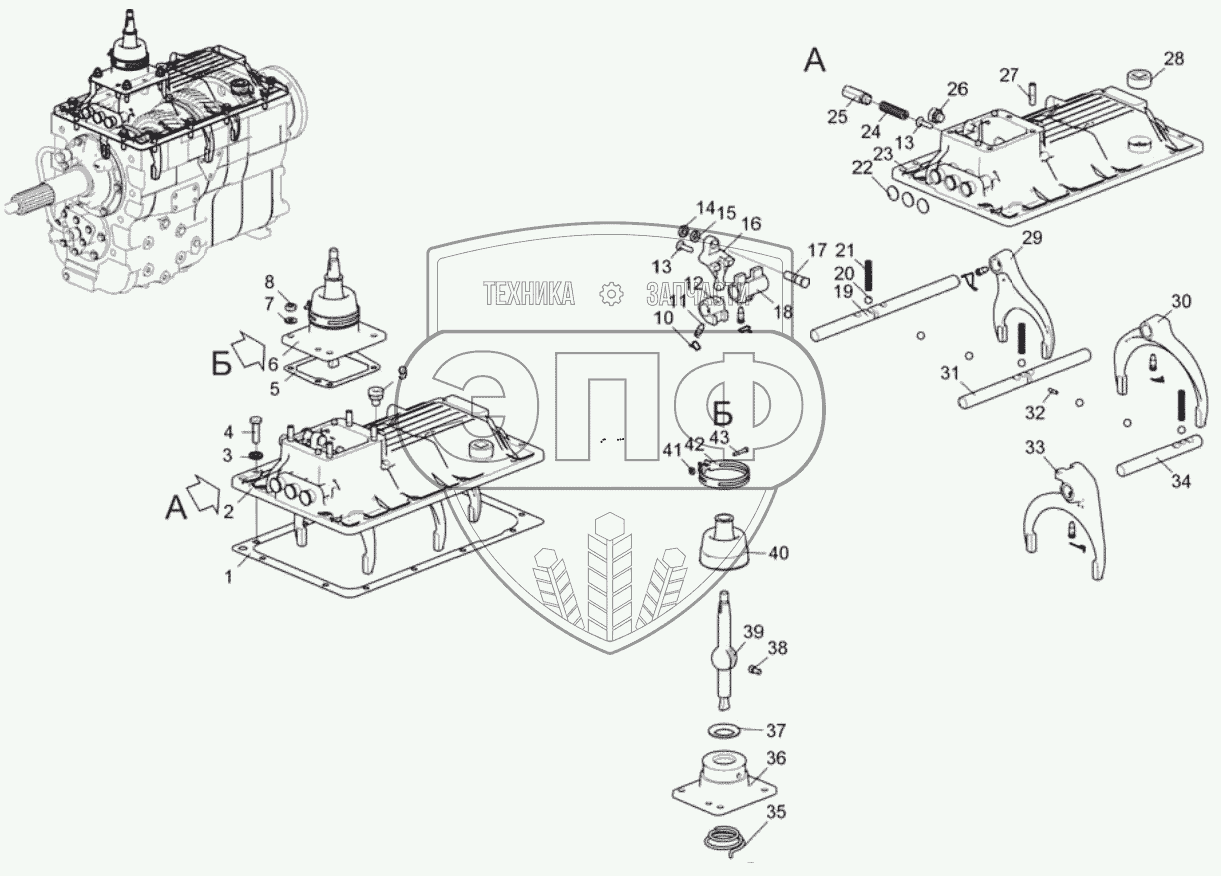

Каталог запасных частей к технике: ЯМЗ-536-100. Механизм переключения коробки передач
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 1 |
236-1702014 |
|
Прокладка крышки |
Нет на складе
|
| 2 |
236-1702010-Б |
|
Крышка верхняя |
Нет на складе
|
| 3 |
312695-П2 |
|
Шайба |
70.00 руб.
|
|
|
| 4 |
310046-П29 |
|
Болт |
Нет на складе
|
| 5 |
236-1702122-01 |
|
Прокладка |
Нет на складе
|
| 6 |
238Б-1702114 |
|
Наконечник рычага переключения с опорой в сборе |
Нет на складе
|
| 7 |
252006-П29 |
|
Шайба плоская |
Нет на складе
|
| 8 |
250513-П29 |
|
Гайка |
Нет на складе
|
| 9 |
236-1702170-А |
|
Сапун |
Нет на складе
|
| 10 |
258250-П29С |
|
Шплинт-проволока |
Нет на складе
|
| 11 |
236-1702025 |
|
Винт установочный |
Нет на складе
|
| 12 |
236-1702033 |
|
Вилка переключения 4-ой и 5-ой передач |
Нет на складе
|
| 13 |
236-1702129 |
|
Предохранитель включения 1-ой передачи и заднего хода |
Нет на складе
|
| 14 |
250615-П29 |
|
Гайка |
20.00 руб.
|
|
|
| 15 |
252137-П2 |
|
Шайба пружинная |
Нет на складе
|
| 16 |
236-1702125 |
|
Поводок переключения 1-ой передачи и заднего хода |
Нет на складе
|
| 17 |
236-1702126 |
|
Ось поводка |
Нет на складе
|
| 18 |
236-1702028 |
|
Головка штока вилки переключения 2-ой и 3-ей передач |
Нет на складе
|
| 19 |
236-1702060-А2 |
|
Шток вилки переключения 1-ой передачи и заднего хода |
Нет на складе
|
| 20 |
4691187960 |
|
Шарик стопорный Б 12,7-100 |
Нет на складе
|
| 21 |
236-1702106 |
|
Пружина |
Нет на складе
|
| 22 |
260310-П29 |
|
Заглушка 26 |
Нет на складе
|
| 23 |
236-1702015-Б2 |
|
Крышка верхняя |
Нет на складе
|
| 24 |
236-1702127-А |
|
Пружина предохранителя |
Нет на складе
|
| 25 |
236-1702132 |
|
Стакан пружины |
Нет на складе
|
| 26 |
316172-П29 |
|
Пробка |
Нет на складе
|
| 27 |
216258-П29 |
|
Шпилька |
Нет на складе
|
| 28 |
262522-П2 |
|
Пробка |
Нет на складе
|
| 29 |
236-1702024 |
|
Вилка переключения 1-ой передачи и заднего хода |
Нет на складе
|
| 30 |
236-1702027 |
|
Вилка переключения 2-ой и 3-ей передач |
Нет на складе
|
| 31 |
236-1702064 |
|
Шток вилки переключения 2-ой и 3-ей передач |
Нет на складе
|
| 32 |
236-1702087 |
|
Штифт замка штоков вилок |
Нет на складе
|
| 33 |
236-1702033 |
|
Вилка переключения 4-ой и 5-ой передач |
Нет на складе
|
| 34 |
236-1702074 |
|
Шток вилки переключения 4-ой и 5-ой передач |
Нет на складе
|
| 35 |
236-1702130 |
|
Пружина |
Нет на складе
|
| 36 |
236У-1721121-Б |
|
Опора рычага переключения |
Нет на складе
|
| 37 |
236У-1702131-А |
|
Шайба |
Нет на складе
|
| 38 |
236У-1702128-А |
|
Штифт-фиксатор |
Нет на складе
|
| 39 |
238Б-1702119 |
|
Наконечник рычага переключения передач |
Нет на складе
|
| 40 |
236У-1702133 |
|
Колпак опоры рычага защитный |
Нет на складе
|
| 41 |
251086-П29 |
|
Гайка М5 |
Нет на складе
|
| 42 |
220026-П29 |
|
Хомутик |
Нет на складе
|
| 43 |
220086-П29 |
|
Винт М5х30 |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
