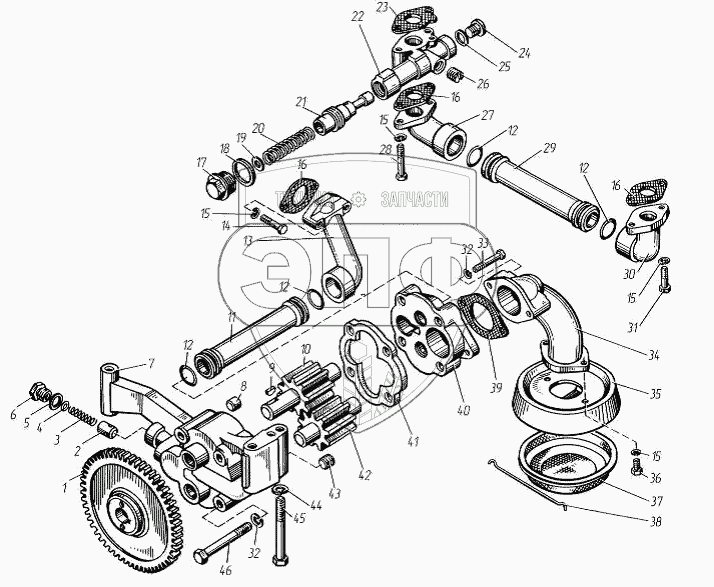

Каталог запасных частей к технике: ТМЗ-8486.10-04. Насос масляный
8421.1011014
1
2
3
4
5
6
7
8
9
10
11
12
12
12
12
13
14
15
15
15
15
16
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 8462.1011398-10 |
8462.1011398-10 |
|
Трубка всасывающая с заборником |
Нет на складе
|
| 8421.1011014 |
8421.1011014 |
|
Насос масляный (в сборе) |
34 050.00 руб.
|
|
|
| 840.1011054 |
840.1011054 |
|
Клапан системы смазки (в сборе) |
Нет на складе
|
| 1 |
840.1011230 |
|
Шестерня ведомая привода масляного насоса |
Нет на складе
|
| 2 |
840.1011364 |
|
Клапан предохранительный |
Нет на складе
|
| 3 |
840.1011058 |
|
Пружина предохранительного клапана |
Нет на складе
|
| 4 |
252004-П29 |
|
Шайба 6 |
Нет на складе
|
| 5 |
204-1011371 |
|
Прокладка пробки 19х24х2 |
Нет на складе
|
| 6 |
204-1011370-Б |
|
Пробка клапана М18х1,5-6g |
Нет на складе
|
| 7 |
841.1011018 |
|
Корпус масляного насоса со втулками (в сборе) |
Нет на складе
|
| 8 |
240.1011037 |
|
Втулка установочная |
Нет на складе
|
| 9 |
4598246263 |
|
Шпонка 5х7,5 |
Нет на складе
|
| 10 |
841.1011045-01 |
|
Шестерня ведущая масляного насоса |
Нет на складе
|
| 11 |
842.1011350-11 |
|
Труба отводящая |
Нет на складе
|
| 12 |
8423.1011151 |
|
Кольцо 032-038-36-2, Тер 10 |
Нет на складе
|
| 13 |
842.1011293 |
|
Фланец задний |
Нет на складе
|
| 14 |
201464-П29 |
|
Болт М8х35 |
30.00 руб.
|
|
|
| 15 |
252135-П29 |
|
Шайба 8.Т |
Нет на складе
|
| 16 |
840.1011366 |
|
Прокладка |
15.00 руб.
|
|
|
| 17 |
840.1011370 |
|
Пробка М30х2-6g |
Нет на складе
|
| 18 |
312330-П |
|
Прокладка 30х38х2 |
Нет на складе
|
| 19 |
252006-П29 |
|
Шайба 10 |
Нет на складе
|
| 20 |
840.1011057 |
|
Пружина |
Нет на складе
|
| 21 |
840.1011055-01 |
|
Клапан |
Нет на складе
|
| 22 |
840.1011060-01 |
|
Корпус клапана |
Нет на складе
|
| 23 |
840.1011544 |
|
Прокладка |
15.00 руб.
|
|
|
| 24 |
316144-П2 |
|
Пробка М20х1,5-6g |
Нет на складе
|
| 25 |
312630-П |
|
Прокладка 20х24х1,5 |
Нет на складе
|
| 26 |
316139-П2 |
|
Пробка КГ1/2 |
Нет на складе
|
| 27 |
842.1011415 |
|
Фланец |
1 700.00 руб.
|
|
|
| 28 |
200272-П29 |
|
Болт М8-6gх65 |
Нет на складе
|
| 29 |
842.1011406-10 |
|
Труба отводящая |
2 020.00 руб.
|
|
|
| 30 |
842.1011356 |
|
Фланец |
Нет на складе
|
| 31 |
201458-П29 |
|
Болт М8-6gх25 |
Нет на складе
|
| 32 |
252136-П2 |
|
Шайба 10.ОТ |
Нет на складе
|
| 33 |
201687-П29 |
|
Болт М10х1,25-6gх55 |
Нет на складе
|
| 34 |
8462.1011400-10 |
|
Труба всасывающая масляного насоса (в сборе) |
Нет на складе
|
| 35 |
840.1011300 |
|
Чашка заборника |
Нет на складе
|
| 36 |
201454-П29 |
|
Болт М8-6gх16 |
Нет на складе
|
| 37 |
204А-1011310-В |
|
Сетка заборника с ободком (в сборе) |
380.00 руб.
|
|
|
| 38 |
204А-1011318-Б |
|
Крючок крепления сетки |
Нет на складе
|
| 39 |
840.1011296-10 |
|
Прокладка |
25.00 руб.
|
|
|
| 40 |
842.1011019 |
|
Крышка масляного насоса со втулкой (в сборе) |
Нет на складе
|
| 41 |
852.1011049 |
|
Проставка масляного насоса |
Нет на складе
|
| 42 |
840.1011032-11 |
|
Шестерня ведомая масляного насоса |
Нет на складе
|
| 43 |
316135-П2 |
|
Пробка К3/8 |
Нет на складе
|
| 44 |
252137-П2 |
|
Шайба 12.ОТ |
Нет на складе
|
| 45 |
4593276144 |
|
Болт М12х1,25-6gх90 |
Нет на складе
|
| 46 |
4593276095 |
|
Болт М10х1,25-6gх90 |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
