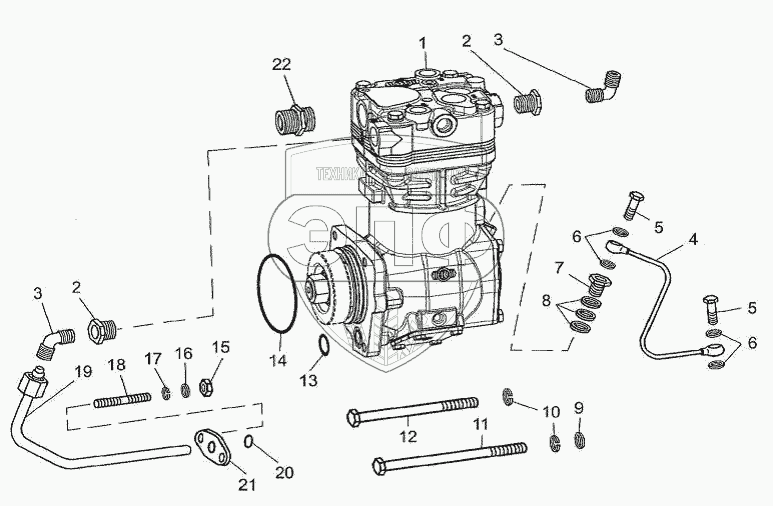

Каталог запасных частей к технике: ТМЗ-8437.10. Компрессор пневматического тормоза
8481.3509010
1
2
2
3
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 8481.3509010 |
8481.3509010 |
|
Компрессор пневматического тормоза в сборе с уплотнительными кольцами, ввертышами, угольниками |
Нет на складе
|
| 1 |
К012323 |
|
Компрессор пневматического тормоза LP 3999 |
Нет на складе
|
| 2 |
316632-П29 |
|
Ввертыш М22х1,5 |
Нет на складе
|
| 3 |
314510-П |
|
Угольник ввертный |
Нет на складе
|
| 4 |
8481.3509260 |
|
Трубка подвода масла к компрессору |
Нет на складе
|
| 5 |
310122-П2 |
|
Болт М10х1х22 |
Нет на складе
|
| 6 |
312482-П34 |
|
Шайба 10 |
15.00 руб.
|
|
|
| 7 |
238-1723280 |
|
Ввертыш |
Нет на складе
|
| 8 |
312326-П |
|
Прокладка 14х19х1,5 |
Нет на складе
|
| 9 |
252006-П2 |
|
Шайба 10 |
Нет на складе
|
| 10 |
252136-П2 |
|
Шайба 10.ОТ |
Нет на складе
|
| 11 |
200471-П29 |
|
Болт М10х1,25-6gх140 |
Нет на складе
|
| 12 |
200466-П29 |
|
Болт М10х1,25х105 |
Нет на складе
|
| 13 |
53205-3509322 |
|
Кольцо уплотнительное |
Нет на складе
|
| 14 |
2531112188 |
|
Кольцо 076-082-36-2-1 |
Нет на складе
|
| 15 |
250511-П29 |
|
Гайка М8х1 |
Нет на складе
|
| 16 |
252005-П29 |
|
Шайба 8 |
Нет на складе
|
| 17 |
252135-П2 |
|
Шайба 8.Т |
Нет на складе
|
| 18 |
216523-П29 |
|
Шпилька М8х(1,25-3n)/(1-6g)х16(16/12) |
Нет на складе
|
| 19 |
8481.3509278 |
|
Трубка подвода воды к компрессору |
Нет на складе
|
| 20 |
238Н-1722063 |
|
Кольцо уплотнительное |
30.00 руб.
|
|
|
| 21 |
840.3509294 |
|
Фланец трубки подвода воды к компрессору |
Нет на складе
|
| 22 |
8481.3509304 |
|
Штуцер |
400.00 руб.
|
|
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
