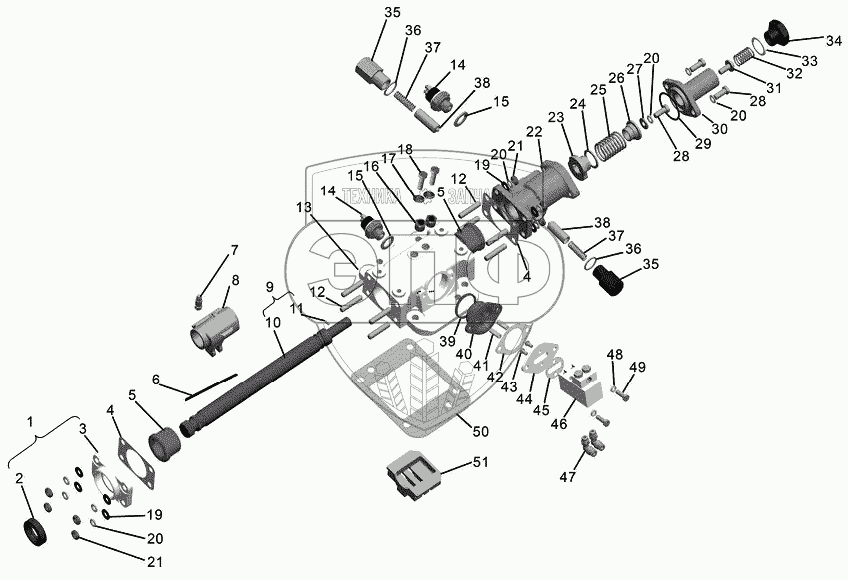

Каталог запасных частей к технике: ТМЗ КПП ТМЗ-14.180. Механизм управления переключением передач
14.170.1702200-20
1
2
3
4
4
5
5
6
7
8
9
10
11
12
12
13
14
14
15
15
16
17
18
19
19
20
20
20
20
21
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
35
36
36
37
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
Цена |
| 14.170.1702200-20 |
14.170.1702200-20 |
|
Механизм управления переключением передач |
Нет на складе
|
| 1 |
14.160.1702211 |
|
Корпус с манжетой |
Нет на складе
|
| 2 |
14.160.1702516 |
|
Манжета 2.1-25х42-1 |
Нет на складе
|
| 3 |
14.160.1702214 |
|
Корпус манжеты |
Нет на складе
|
| 4 |
14.170.1702538 |
|
Прокладка |
Нет на складе
|
| 5 |
14.160.1702217 |
|
Опора вала |
Нет на складе
|
| 6 |
258252-П29С |
|
Шплинт 1,2х150 |
Нет на складе
|
| 7 |
236.1702025 |
|
Винт установочный |
Нет на складе
|
| 8 |
14.170.1702222-20 |
|
Рычаг переключения передач |
Нет на складе
|
| 9 |
14.170.1702220-10 |
|
Вал в сборе |
Нет на складе
|
| 10 |
14.170.1702221-10 |
|
Вал |
Нет на складе
|
| 11 |
14.170.1702532 |
|
Штифт 3hх8 |
Нет на складе
|
| 12 |
216527-П29 |
|
Шпилька М8х(1,25-3n)/1-6g)х25 |
Нет на складе
|
| 13 |
14.170.1702209-10 |
|
Корпус механизма управления переключением передач |
Нет на складе
|
| 14 |
ЦИКС.642241.011 |
|
Выключатель ВК24-1 |
Нет на складе
|
| 15 |
312333-П |
|
Прокладка 16х24х2 |
Нет на складе
|
| 16 |
14.170.1702534 |
|
Ввертыш |
Нет на складе
|
| 17 |
250610-П29 |
|
Гайка М8х1,25-6Н |
Нет на складе
|
| 18 |
14.170.1702223 |
|
Винт регулировочный |
Нет на складе
|
| 19 |
252005-П2 |
|
Шайба 8 |
Нет на складе
|
| 20 |
252135-П2 |
|
Шайба 8.Т |
Нет на складе
|
| 21 |
250511-П29 |
|
Гайка М8х1 |
Нет на складе
|
| 22 |
14.170.1702309-10 |
|
Корпус |
Нет на складе
|
| 23 |
14.170.1702319 |
|
Тарелка |
Нет на складе
|
| 24 |
14.170.1702326 |
|
Шайба |
Нет на складе
|
| 25 |
14.170.1702320 |
|
Пружина |
Нет на складе
|
| 26 |
14.170.1702327 |
|
Тарелка |
Нет на складе
|
| 27 |
14.170.1702536 |
|
Шайба |
Нет на складе
|
| 28 |
201456-П29 |
|
Болт М8х20 |
Нет на складе
|
| 29 |
14.160.1702510 |
|
Кольцо 045-048-19-2-1 |
Нет на складе
|
| 30 |
14.170.1702310 |
|
Корпус концевой |
Нет на складе
|
| 31 |
14.170.1702315 |
|
Шток |
Нет на складе
|
| 32 |
14.170.1702321-10 |
|
Пружина |
Нет на складе
|
| 33 |
312768-П |
|
Прокладка |
Нет на складе
|
| 34 |
14.170.1702311 |
|
Пробка |
Нет на складе
|
| 35 |
14.170.1702323 |
|
Корпус фиксатора |
Нет на складе
|
| 36 |
312630-П |
|
Прокладка 20х24х1,5 |
Нет на складе
|
| 37 |
14.170.1702322 |
|
Пружина |
Нет на складе
|
| 38 |
14.170.1702324 |
|
Фиксатор |
Нет на складе
|
| 39 |
14.160.1702520 |
|
Кольцо 036-040-25-2-1 |
Нет на складе
|
| 40 |
14.170.1702251-10 |
|
Проставка |
Нет на складе
|
| 41 |
14.170.1702256-10 |
|
Толкатель |
Нет на складе
|
| 42 |
14.170.1702254 |
|
Прокладка |
Нет на складе
|
| 43 |
220077-П29 |
|
Винт М5х0,8-6g |
Нет на складе
|
| 44 |
14.170.1702263 |
|
Фланец |
Нет на складе
|
| 45 |
14.170.1702261 |
|
Прокладка |
Нет на складе
|
| 46 |
338D-945-UA01 |
|
Воздухораспределитель |
Нет на складе
|
| 47 |
S6520 6-1/8 |
|
Фитинг |
Нет на складе
|
| 48 |
252134-П2 |
|
Шайба 6.Т |
Нет на складе
|
| 49 |
201420-П29 |
|
Болт М6-6gх20 |
Нет на складе
|
| 50 |
14.160.1702122 |
|
Прокладка |
Нет на складе
|
| 51 |
14.170.1702252 |
|
Фиксатор передач |
Нет на складе
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
