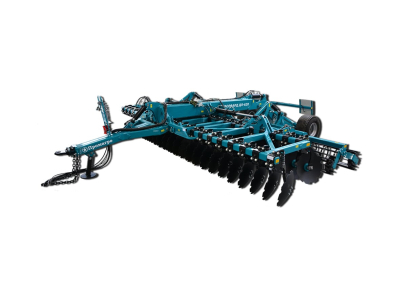

Форвард - универсальная дисковая борона. Используется на полях для обработки легких и средних почв, поверхностной стерневой обработки, разделки пластов почвы после пахоты. Высокая скорость работы при низкой требуемой мощности обеспечивает высокую производительность.
Стойки выполнены из качественной легированной высокопрочной стали. Подшипниковый узел рабочего органа необслуживаемый, и защищен от пыли и грязи кассетным уплотнителем. Сферические диски с вырезами, диаметром 610 мм. Расстояние между рабочими органами 275 мм.
Отбойник предотвращает выброс почвы на необработанные участки почвы.
Прутково-планчатый тандемный каток Прутки в катке расположены под углом к оси вращения, что обеспечивает постоянный контакт катка с почвой, плавность движения и устойчивость к забиванию.
Планки заднего планчатого катка интенсивно и равномерно распределяют почву. Диаметр катков 400 мм.
Регулировка глубины обработки осуществляется с помощью клипс, расположенных на штоках гидроцилиндров. Это позволяет удобно и быстро настроить агрегат на необходимую глубину.
Система поперечного копирования тандемного катка расположенного на шарнирной подвеске, позволяет снизить нагрузку на раму при работе по неровным полям и улучшает копирование почвы всем агрегатом.
Система продольного копирования предназначено для обеспечения равномерного давления на каждый барабан катка и позволяет получить равномерно уплотненную поверхность поля.
Регулировка горизонтального положения боковых рам осуществляется с помощью регулируемых шарниров гидроцилиндра.
Узкая сница со сменной серьгой обеспечивает высокую маневренность агрегата при поворотах и разворотах. Возможна комплектация поперечной планкой для трехточечной навески трактора категории 3 и 4.
Так же снижается динамическая нагрузка на раму при обработки полей с большим количеством камней и неровностями.
|
Показатель / Наименование |
ДЛ-520ПС М |
ДЛ-620ПС М |
ДЛ-720ПС М |
ДЛ-820ПС М |
|
Рабочая ширина захвата, м, не более |
5 |
6,1 |
7,2 |
7,7 |
|
Глубина обработки почвы, см не более |
12 |
|||
|
Количество рабочих органов, шт |
36 |
44 |
52 |
56 |
|
Диаметр рабочих органов (дисков), мм |
610±5 |
|||
|
Расстояние между дисками, мм |
275±5 |
|||
|
Расстояние между рядами дисков, мм |
1100±10 |
|||
|
Габаритные размеры в рабочем/транспортном положении (±50), мм |
||||
|
Длина |
7 370/7 060 |
7 370/7 060 |
7 370/7 060 |
7 845/7 510 |
|
Ширина |
5 180 / 2 950 |
6 280/2 950 |
7 380/2 950 |
7 930/2 950 |
|
Высота |
1 430 / 3 020 |
1 430/3 570 |
1 430/3 945 |
1 430/3 950 |
|
Масса конструктивная, кг |
5 250 |
6 350 |
7 220 |
8 120 |
|
Агрегатируется с трактором, кл. |
3 |
5 |
5 |
5 |
